工业机器不断移动。他们的电缆也必须移动。但如何才能 工业电缆 快速传输数据并能承受运动呢？在本文中，您将了解光纤如何改进拖链和卷绕系统中的工业电缆设计。

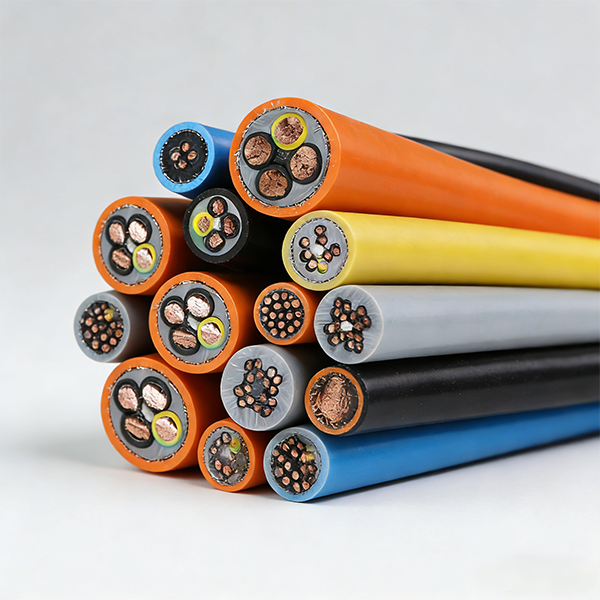

工业电缆是专为要求苛刻的工业环境而设计的电缆。它连接机器、传感器和控制系统。与家用电缆不同，它必须能够承受运动、振动、热量和机械应力。在自动化工厂中，机器连续运转。因此，电缆必须在设备移动时提供稳定的电力和数据。
在自动化系统中，电缆不是无源元件。它们直接影响机器的可靠性和运行效率。设计不良的电缆在反复弯曲循环后可能会断裂。发生这种情况时，设备会停止。生产延迟随之而来。对于依赖自动化的行业来说，这种风险不容忽视。
工业电缆系统通常同时支持多种功能：
● 电力输送
○ 电机、执行器和重型设备需要稳定的电力供应。
○ 工业电缆必须在持续运动下保持导电性。
○ 柔性铜导体有助于防止疲劳和断裂。
● 信号和控制传输
○ 控制信号在 PLC、传感器和机械之间传输。
○ 即使在振动过程中，这些信号也必须保持稳定。
○ 屏蔽电缆结构减少信号干扰。
● 高速通讯
○ 现代工厂依赖于快速的数据交换。
○ 光纤集成到工业电缆中，可实现快速通信。
○ 它还提高了抗电磁干扰能力。
在许多自动化设施中，每天都会发生数千次电缆移动。机器人、输送系统和机床等设备依赖于可靠的电缆连接。
使用工业电缆的典型自动化设备包括：
● 装配线上的机械臂
● 自动化输送系统
● CNC加工中心
● 港口起重机及起重设备
● 工业检测系统
RONA 等柔性电缆制造商专注于这些苛刻的环境。他们的运动电缆旨在支持连续运动下运行的自动化设备。
工业机器很少保持静止。运动系统会引入机械应力。弯曲、扭曲、拉伸、振动反复发生。因此，工业电缆的机械结构必须经过精心设计。
多种结构设计元素可提高动态系统的耐用性。
重要的机械特性包括：
● 高股铜导体
○ 细股线提高灵活性。
○ 它们可以减少重复弯曲过程中的金属疲劳。
○ 这种结构常见于拖链和机器人电缆。
● 柔性绝缘材料
○ PVC、PUR 或 TPE 等材料允许重复移动。
○ 它们可以保护导体，同时保持弹性。
○ 耐油绝缘有助于工业环境。
● 耐磨外护套
○ 工业设备会产生摩擦和机械接触。
○ 耐用的外护套可防止表面磨损。
○ 该层可保护电气和光学元件。
● 应力消除和加固
○ 增强层可分散机械应力。
○ 加强件可减少长电缆的张力损坏。
○ 这些设计延长了电缆的使用寿命。
另一个重要因素是运动行为。工程师评估电缆如何在设备系统内移动。
主要运动压力包括：
● 拖链托架中的反复弯曲
● 旋转机械臂引起的扭转
● 卷取系统中产生的张力
● 重型工业机械的振动
以下是影响工业电缆设计的运动条件的简化比较。
运动环境 | 机械应力 | 电缆设计重点 |
拖链系统 | 连续弯曲循环 | 柔韧性高、弯曲半径小 |
机器人设备 | 扭转和扭转运动 | 抗扭电缆结构 |
卷取系统 | 拉伸应力和缠绕 | 加强结构及抗拉强度 |
现代自动化系统越来越多地结合光纤和工业电缆技术。机器实时交换大量数据。机器人、传感器和控制系统都依赖于快速通信。传统的铜信号电缆有时会在高干扰环境中陷入困境。光纤提供了可靠的替代方案。
光纤使用光而不是电信号来传输信息。当集成到移动机械中使用的工业电缆中时，它可以提高通信速度和稳定性。
主要优点包括：
● 高速数据传输
光纤支持快速工业网络和实时自动化控制。
● 允许机器高效地交换大量数据。抗电磁干扰
重型电机和设备会产生强烈的电噪声。
光纤不受电磁场的影响。
● 恶劣工业环境下通讯稳定，远距离通讯
光纤可在长距离内保持信号质量。
它是大型工厂和自动化生产线的理想选择。混合电缆系统现在将电力导体和光纤组合在一根工业电缆内。这些电缆广泛应用于自动化设备、机器人和监控系统。 RONA 等公司开发了柔性工业电缆，旨在支持移动和高速通信。
通讯类型 | 信号介质 | 主要优势 | 典型工业用途 |
铜缆 | 电信号 | 安装简单 | 基本机器控制 |
光纤电缆 | 灯光信号 | 高速度、低干扰 | 工业通信网络 |
混合工业电缆 | 电源+光纤 | 能源与数据整合 | 机器人和自动化系统 |
工业电缆系统中使用的光纤遵循国际标准。每种光纤类型支持不同的传输速度和距离。选择正确的类型有助于确保自动化设备的稳定性能。
工业网络通常使用两类光纤：
● 单模光纤
专为远距离通信而设计。
● 常见于大型工业设施或工厂网络。多模光纤
用于工厂内较短的距离。
它支持机器之间的高速通信。集成到工业电缆中的常见光纤类型包括：
光纤类型 | 核心尺寸 | 类别 | 典型应用 |
操作系统1 | 9/125微米 | 单模 | 室内工业网络 |
操作系统2 | 9/125微米 | 单模 | 远程工厂通讯 |
OM1 | 62.5/125微米 | 多模 | 较旧的工业系统 |
奥姆2 | 50/125微米 | 多模 | 千兆机器网络 |
OM3 | 50/125微米 | 多模 | 高速自动化系统 |
OM4 | 50/125微米 | 多模 | 数据密集型生产线 |
OM5 | 50/125微米 | 多模 | 先进的高带宽环境 |
在拖链或卷绕系统等动态环境中，工程师通常选择 OM3、OM4 或 OS2 光纤。这些类型提供了带宽性能和机械可靠性之间的平衡。
光学工业电缆包含多个保护层。当电缆在机器内部移动时，每一层都有助于保持信号性能。
主要结构部件包括：
● 纤芯
这是光纤的中心。
● 光信号穿过纤芯传输数据。包层
包层围绕核心。
● 将光线反射回核心以保持信号稳定性。保护涂层
薄薄的涂层可保护易碎的玻璃纤维表面。
● 可防止电缆弯曲或搬运过程中的微小损坏。强度构件
芳纶纱等增强材料可提高拉伸强度。
● 在移动和安装过程中保护光纤。外护套
外部护套可保护电缆免受磨损、油和化学品的影响。
拖链系统引导自动化机械中的移动电缆。机器人、数控机床和传送带都依赖于它们。在这些环境中，工业电缆在设备移动时会反复弯曲。它必须能够承受数千次运动周期而不会失去功率或信号稳定性。
多种运动条件使拖链环境具有挑战性：
● 连续弯曲
机器运行期间电缆前后移动。
● 柔性铜导体可减少疲劳并延长使用寿命。安装空间有限
拖链在紧凑的机器结构中运行。
● 即使在小弯曲半径下，电缆也必须保持性能。机械磨损
运动可能会导致电缆和链条托架之间产生摩擦。
耐用的护套有助于抵抗磨损和工业化学品。RONA 等柔性电缆制造商为这些动态应用设计了工业电缆解决方案。他们的电缆支持自动化设备，使设备的运动永不停息。
光纤改善了现代工业电缆系统中的通信。它支持机器和控制系统之间的高速数据传输。然而，光纤必须受到保护，因为它对机械应力很敏感。
当工程师将光纤集成到运动电缆中时，他们关注几个设计原则：
● 中央布纤
光纤位于电缆中心附近。
● 该区域在运动过程中承受的弯曲应力较小。保护性松管结构
纤维放置在保护管内。
● 这些管吸收运动并减少直接应变。加固层
芳纶纱线等强度材料可保护纤维元件。
它们有助于分布整个电缆的机械应力。结合铜导体和光纤的混合电缆广泛用于自动化网络、机器人和监控系统。
光纤集成工业电缆必须能够承受拖链内的多种运动应力。最常见的应力包括弯曲、扭转和振动。工程师设计电缆结构以减少这些力的影响。
运动压力 | 原因 | 电缆设计响应 |
弯曲 | 连续的拖链运动 | 导体柔软，弯曲半径小 |
扭转 | 旋转机器人关节 | 平衡电缆结构 |
振动 | 重工业设备 | 加固外护套 |
为了提高耐用性，工程师通常遵循以下安装实践：
● 保持电缆沿拖链路径对齐
● 安装时避免扭曲
● 选择专为动态运动设计的电缆
● 确保电缆之间有适当的间距
这些策略有助于维持移动自动化系统中可靠的通信和电力传输。
卷绕系统管理长距离移动机器中的电缆。您可以在起重机、港口设备、采矿机械和自动化运输系统中看到它们。在这些环境中，工业电缆在设备行进时围绕卷轴缠绕和展开。这种设计使电缆井井有条，并防止运行期间缠结。
典型的卷绕电缆系统包含几个基本组件。每个部分协同工作以维持电力和通信的稳定性。
● 电缆卷筒
当设备靠近电源时，它会存放电缆。
● 当机器移开时，电缆可顺利释放。柔性工业电缆
电缆必须能够承受重复的缠绕循环。
● 同时承载电力和通讯信号。张力控制机构
它确保电缆均匀地缠绕在卷筒上。
适当的张力可防止过度拉伸或扭曲。这些系统在设备穿越大型工作区域的行业中很常见。
典型应用包括：
● 港口集装箱起重机
● 采矿和物料搬运设备
● 自动化龙门系统
● 移动式工业机器
包括 RONA 在内的许多电缆制造商都为这些环境设计了具有运动功能的工业电缆产品。他们的电缆注重灵活性、抗拉强度和连续移动过程中稳定的信号性能。
与拖链系统相比，卷绕系统对电缆产生不同的机械应力。电缆不是沿一个方向重复弯曲，而是承受张力和缠绕力。因此，工程师必须设计工业电缆结构来承受这些应力。
主要结构要求包括：
● 抗拉强度高
当设备移动时，电缆会受到拉力。
● 加强导体和加强件有助于抵抗拉伸。柔性绝缘材料
电缆在卷筒上缠绕时必须平滑弯曲。
● 橡胶或PUR等材料提高了灵活性和耐用性。耐磨外护套
连续缠绕会在电缆层之间产生摩擦。
耐用的护套在操作过程中保护电缆表面。下面是卷绕电缆应用中机械要求的简化概述。
机械因素 | 对工业电缆的影响 | 设计方案 |
拉力 | 机器移动过程中电缆拉伸 | 加强导体和加强件 |
卷绕运动 | 连续卷绕和放卷循环 | 柔性绝缘材料 |
表面摩擦力 | 卷筒上电缆层之间的接触 | 耐磨外护套 |
这些结构改进有助于保持移动工业设备的可靠性能。
现代卷绕电缆有时集成光纤以支持高速通信。这创造了一种能够传输电力和数据的混合工业电缆。然而，光纤对过度张力和弯曲很敏感。工程师必须设计保护结构，以保持光纤在卷轴操作过程中稳定。
多种设计策略有助于保护光纤元件。
● 集中铺纤
光纤位于电缆芯附近。
● 该位置可减少缠绕周期中的弯曲应力。
● 保护性缓冲层
特殊涂层或管保护玻璃纤维。
● 这些层吸收卷绕过程中的机械运动。
● 加固结构
加强件将张力分布在缆索上。
这可以防止脆弱的光纤组件受到直接应力。工程师还考虑安装实践以减少光纤应力。
● 操作时避免拉力过大
● 保持电缆在卷筒上正确对齐
● 确保绕线顺畅，无尖锐弯折点
● 选择专为卷绕系统设计的工业电缆
工业电缆设计融合了现代自动化的电力和数据。光纤提高了移动系统的速度和信号稳定性。 RONA 为拖链和卷绕设备提供灵活的工业电缆解决方案。他们的产品在苛刻的工业环境中提供耐用性、可靠的通信和较长的使用寿命。
答：工业电缆在自动化设备中的机器、传感器和控制器之间传输电力和数据。
答：光纤通过提供高速和抗电磁干扰来改善工业电缆通信。
答：拖链需要能够处理重复弯曲和连续移动而不会丢失信号的工业电缆。
答：拖链工业电缆注重弯曲灵活性，而卷绕电缆则注重张力和缠绕循环。
答：选择柔性工业电缆，确保正确安装，并防止其过度弯曲或扭曲。
