柔性电缆有什么用途？ – 应用、类型和优点的完整指南

柔性电缆（也称为柔性电缆、柔性电缆或柔性导体）在无数现代电气、电子、工业、船舶和自动化系统中发挥着至关重要的作用。随着各行业日益转向智能制造、机器人、海上能源和高移动机械，对能够承受持续弯曲、扭转、振动和恶劣环境的电缆的需求急剧增长。

在本综合指南中，我们将探讨 柔性电缆的用途, 、其工作原理、类型、规格、安装指南以及为任何应用选择正确电缆的专家建议。

无论您是工程师、安装人员、维护技术人员还是行业买家，本指南都可以作为了解柔性电缆及其实际应用的完整参考。

什么是柔性电缆？

柔性电缆是 一种 设计用于承受频繁移动、弯曲、扭曲、振动和机械应力而不断裂的电缆。与使用实心导体的刚性电缆不同，柔性电缆由制成 绞合铜线，通常规格非常细，以提高延展性和抗机械疲劳性。

柔性电缆是如何构造的

典型的柔性电缆包括：

• 多股铜导体 （5级、6级或超细绞线）

• 绝缘 （PVC、橡胶、硅胶、HEPR、聚丙烯等）

• 芳纶填料和隔膜 （纤维、羊毛、PTFE、PP 带）

• 外护套 （PVC、PUR、TPE、橡胶）

• 可选屏蔽 （编织屏蔽或箔屏蔽）

这种多层设计可确保电缆即使经受数百万次弯曲循环后仍能保持功能。

柔性电缆与刚性电缆

特性	柔性电缆	刚性电缆
Conductor	搁浅	实心或多股但更硬
弯曲半径	更小，高度灵活	较大，不适合移动
运动能力	高弯曲、扭转、拖链使用	仅适用于固定安装
申请	机器人、自动化、机械、工具	墙壁、建筑物、固定布线

柔性电缆有什么用途？ – 主要行业应用

根据RONA Cable的行业分类和全球电缆应用 标准，柔性电缆应用于 海洋及海底智能制造、
重工业, 、, 特种工程机械四大 领域.

以下是柔性电缆如何服务于各种环境的详细分类。

1. 海洋和海底应用

海洋和近海环境施加了恶劣的条件，包括盐度、湿度、静水压力、波浪引起的运动、紫外线暴露和恒定的机械应力。柔性电缆的设计可以应对这些挑战。

典型的海洋和海底用例

• 海上风力发电机机舱（旋转过程中频繁扭转）

• 海底电力传输和水下机器人

• 石油和天然气海上平台

• 港口起重机、船岸设备和港口系统

• 船舶、游艇、近海服务船

• 水产养殖和养鱼监控系统

• 水电站及水利设施

为什么柔性电缆在海洋项目中至关重要

• 高耐水性和浸没能力

• 耐盐水、化学品、腐蚀

• 电缆卷筒和系泊系统机械强度高

• 适用于波浪、风和机械引起的动态载荷

• 防紫外线和耐候外护套

由于持续的运动和环境暴露，海上能源和港口物流等行业严重依赖高灵活性的海洋电缆。

2. 智能制造与工业自动化

现代工厂需要能够支持高精度、高速、重复运动的电缆。柔性电缆是工业 4.0 系统的支柱。

关键自动化应用

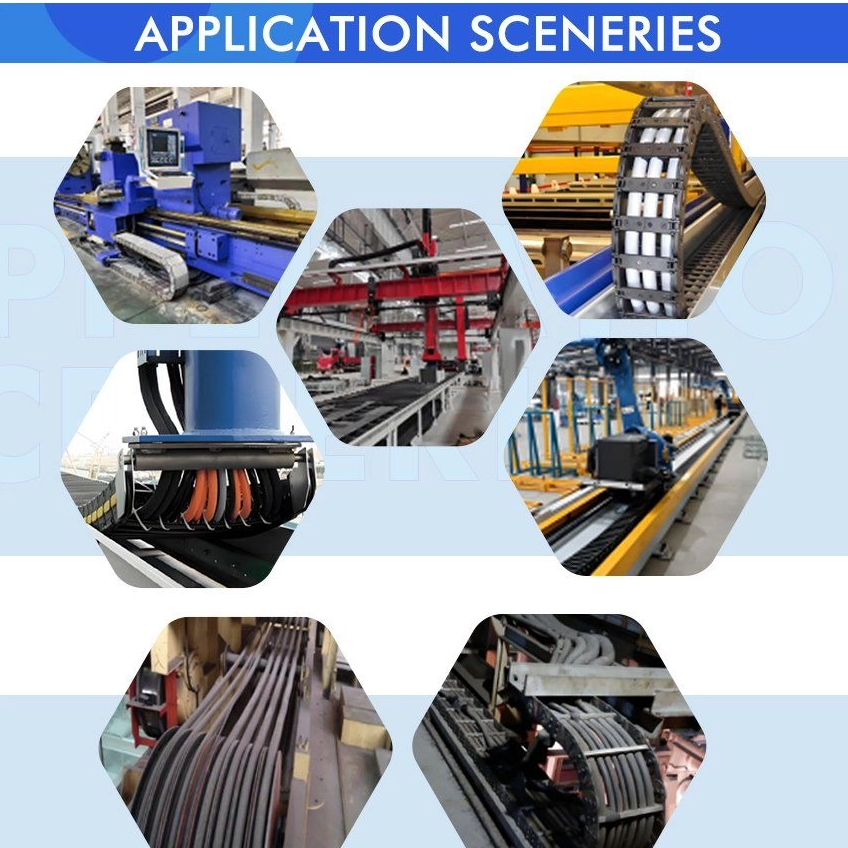

• 数控机床、激光切割机、铣床

• 工业机械臂

• 自动导引车 (AGV) 和 AMR

• 拖链/电缆承载系统

• 取放设备

• 玻璃加工、木工、金属制造系统

• 汽车装配线机器人和传感器

为什么柔性电缆至关重要

• 支持数百万次弯曲循环而不会出现故障

• 提供抗扭转性（高达 180°/m 或 360°/m）

• 为伺服电机和控制系统提供高速数据传输

• 耐切削液、油和工业化学品

• 通过防止电缆过早断裂来减少停机时间

在工业 4.0 自动化中，单个电缆故障可能导致生产停止。因此，选择合适的柔性电缆至关重要。

3. 重工业应用

重工业环境涉及高温、刺激性化学品、灰尘、振动、磨损和高机械负载。用于这些设置的柔性电缆必须满足极端的耐用性标准。

常见的重工业用例

• 钢铁和金属工厂

• 铸造厂和冶炼车间

• 发电厂和生物质设施

• 垃圾焚烧炉

• 隧道掘进机 (TBM)

• 采矿输送系统

• 石化加工厂

• 煤炭处理和散装加工

为什么柔性电缆在重工业中表现出色

• 耐热绝缘（HEPR、硅胶）

• 高耐磨 PUR 护套

• 阻燃、无卤、防火设计

• 耐油、耐化学品和耐溶剂

• 高机械强度，抗拉力和冲击力

重工业要求电缆能够承受持续的操作滥用，同时保持电气完整性。

4、特种工程机械及大型移动设备

工程机械在剧烈振动、不规则运动、户外暴露和重负载下运行。这些机器需要能够应对持续运动和环境压力的柔性电缆。

使用柔性电缆的主要机械

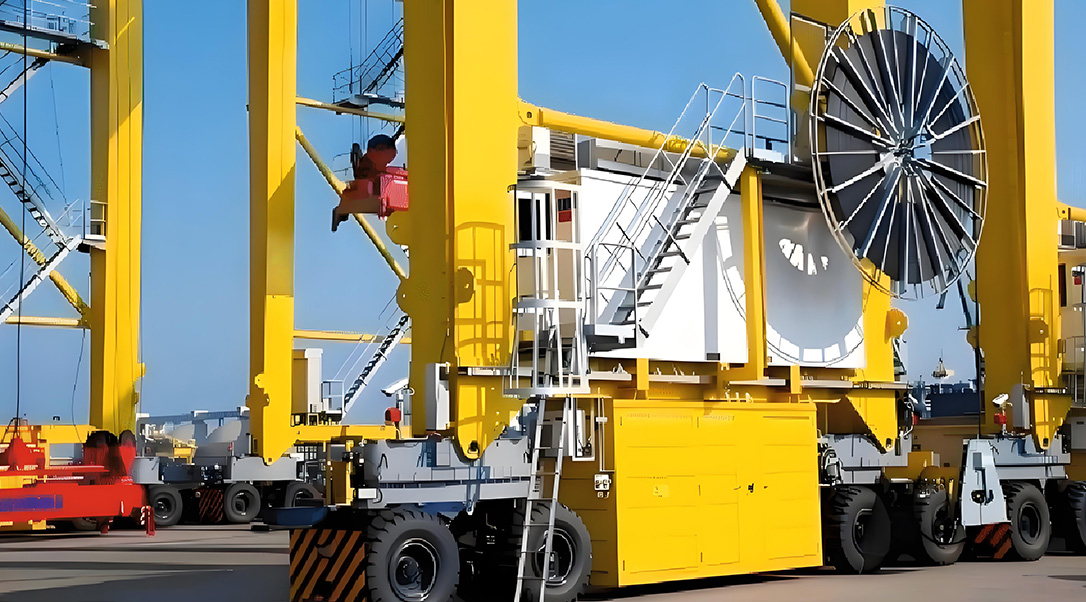

• 起重机：塔式起重机、门式起重机、RTG/STS、港口起重机

• 叉车、正面吊、集装箱装卸机

• 挖掘机、隧道掘进设备、钻机

• 道路机械：摊铺机、压路机、铣刨机

• 混凝土泵及高空升降平台

• 桥梁检测车、养护车

建筑设备中柔性电缆的优点

• 优良的卷取和放卷性能

• 剧烈振动下保持稳定的电气连接

• 具有抗紫外线和耐候性的户外夹克

• 垂直提升系统的高抗拉强度

• 坚固的设计可避免绝缘开裂和铜疲劳

建筑工地依靠坚固、灵活的电缆来确保移动机器的安全性、可靠性和较长的使用寿命。

软电缆的类型

柔性电缆有很多类别，每种类别都是针对特定环境和性能需求而设计的。

1. 柔性电源线

用于为机械、工具和移动系统提供电力。

2. 柔性控制电缆

在自动化线路、控制柜、伺服系统中传送低压信号。

3. 柔性扁平电缆（FFC/FPC）

用于笔记本电脑、智能手机、打印设备的带状电缆。

4. 柔性同轴电缆

用于射频、音频/视频传输、数字通信。

5. 灵活的以太网电缆

适用于高移动性工业网络环境。

6. 柔性铠装电缆

通过钢铠提供卓越的机械保护。

7. 柔性机器人电缆

专为机器人技术中的组合弯曲+扭转而设计。

8. 特种软电缆

• 矿用电缆

• 船用电缆

• 高温硅胶线

• 焊接电缆

• 起重机卷绕电缆

• 电梯电缆

柔性电缆的工作原理：关键技术特性

柔性电缆看起来很简单，但它的工作方式来自于电缆内部的多种工程选择。每层都有助于其承受弯曲、扭曲、振动和高速运动。以下是使柔性电缆“灵活”且可靠的主要技术特征的清晰细分。

细绞线（5 类和 6 类）

在柔性电缆内部，铜并不是一个实心块。它是由 许多细小的线 绞合而成的。这些线很容易弯曲，并且在反复运动下不会破裂。

• 5类→普通软导体

• 6 类 → 用于机器人技术的超柔导体

• 超细电线 → 用于高负荷拖链或扭力电缆

这是一个快速比较：

导体类别	绞线尺寸	灵活性	典型用途
2级	中等的	低的	固定接线
5级	美好的	高的	便携式工具、机械
6级	非常好	非常高	机器人、拖链

更多股线=更好的弯曲寿命。使用超细铜的电缆可以弯曲数百万次才断裂。

绝缘和护套材料

这些层可保护导体免受热、化学品和机械损坏。每种材料的作用都不同。

• PVC – 日常机器，基本灵活性

• 橡胶 ——适合户外工具，在寒冷中稳定

• TPE / PUR – 非常适合拖链，非常坚韧

• 硅胶 – 高温区

• XLPE / HEPR – 更好的电气和热性能

快速浏览一下绝缘行为：

材料	温度范围	灵活性	电阻水平
PVC	-15°C 至 70°C	中等的	基础油/磨损
橡皮	-25°C 至 90°C	高的	振动和寒冷
聚氨酯	-40°C 至 90°C	非常高	磨损、割伤、油污
硅酮	-60°C 至 200°C	高的	极热

电缆设计人员根据电缆所在的位置选择绝缘材料：冷藏室、工厂机器人、户外起重机，甚至海洋系统。

滑动层和填料确保内部稳定性

柔性电缆通常包括 胶带、填充物和滑套。即使电缆整天弯曲或扭曲，它们也能保持一切对齐。

它们通常包括：

• 减摩绒

• PP或PTFE胶带

• 棉或纺织填料

• 合成绳索形状稳定

这些部件有助于导体平滑滑动，而不是剧烈摩擦。更少的摩擦→更长的寿命。

受控弯曲半径

每根柔性电缆都有一个 最小弯曲半径。弯曲得太紧，可能会疲劳或过早断裂。

工程师使用一个简单的规则：

• 静态弯曲：~ 6 × 电缆直径

• 动态弯曲：~ 7.5–10 × 电缆直径

• 极端弯曲（拖链） ：制造商指定的半径

示例：运动系统中
10 毫米电缆通常需要 60-100 毫米的 最小弯曲空间。

小半径→较高应力→较短电缆寿命。

扭转应用的扭转额定值

有些机器会扭曲而不是弯曲。机器人、风力涡轮机、旋转平台——这些都需要能够承受扭转的电缆。

常用扭转规格：

• ±180°/米

• 工业机器人 ±360°/m

• 对于特殊机器人应用， 高达 ±720°/m

抗扭电缆使用：

• 较软的绝缘体

• 特殊股束

• 滑动层

• 圆形和平衡的几何形状

这可以防止内部铜在旋转时螺旋或撕裂。

柔性电缆规格：选择前您必须了解的内容

额定电流和电缆尺寸

选择满足或超过系统放大器要求的尺寸。
示例：1.5 mm² = 高达 ~16 A； 2.5 mm² = 高达 ~25 A（因环境而异）

额定电压

• 450/750 V（一般安装）

• 0.6/1 kV（工业和户外机械）

热阻

根据温度条件选择绝缘材料：

• 聚氯乙烯：70℃

• 高效等离子体反应：90°C

• 硅胶：最高 200°C

耐环境性

检查：

• 油

• 化学

• 紫外线

• 水/海水

• 磨损

• 天气寒冷

消防安全标准

• IEC 60332-1 阻燃

• 公共空间用无卤低烟无卤电缆

认证

• CE

• UL

• 有害物质限制指令

• ABNT / 丁腈橡胶 5410

• IEC标准

何时不使用软电缆

不建议将软电缆用于：

• 永久固定安装在建筑物墙内

• 超高温炉除非使用硅胶电缆

• 无机械加固的极重静载荷

• 当柔性电缆缺乏认证时需要耐火电缆的环境

柔性电缆的优点

1. 高灵活性和运动能力

非常适合移动设备、机器人关节、拖链。

2. 卓越的耐用性

承受振动、弯曲、扭转、磨损。

3. 多功能性

适用于广泛的行业和环境。

4. 安全可靠

降低导体断裂、短路和电气故障的风险。

软电缆安装指南

负载和尺寸计算

根据 NBR 5410 或 IEC 标准使用正确的载流容量和电压额定值。

安装在管道中

• 遵循最大填充率（通常为 40%）

• 避免急弯

弯曲半径

保持制造商建议的弯曲半径以防止疲劳。

终止

使用合适的套圈、接线片和应力消除夹。

维护、检查和故障排除

如何检查

• 检查外护套是否有裂纹、切口或磨损

• 测试绝缘电阻

• 寻找铜疲劳或裸露的导体

常见问题

• 过热

• 磨损

• 过度弯曲导致导体断裂

预防性维护

• 定期检查

• 电缆承载系统的润滑

• 在疲劳失效发生之前更换电缆

关于柔性电缆的常见问题解答

问：如果柔性电缆断裂会发生什么？
答：它会破坏电气连续性，并可能导致设备故障或火灾危险。

问：插座可以使用软电缆吗？
答：可以——如果尺寸正确（例如 2.5 mm²），但要遵循当地的电气规范。

问：固定布线可以使用软电缆吗？
答：除非特别评级，否则一般不推荐。

问：16 安培的柔性电缆尺寸是多少？
答：通常为 1.5 mm²，但请与制造商规格确认。

问：16A的设备可以插入32A的插座吗？
答：不可以——这可能会导致过载或设备损坏。

结论：为什么柔性电缆在现代工业中至关重要

柔性电缆是从机器人和制造到海上工程和建筑机械等各个领域的基础组件。其独特的承受弯曲、扭转和运动的能力使其成为当今动态电气系统不可或缺的一部分。

选择正确的柔性电缆可确保：

• 设备寿命更长

• 更少的故障和停机时间

• 操作更安全

• 更高的系统效率

随着自动化、可再生能源和智能制造在全球范围内不断扩展，柔性电缆仍将是世界电力基础设施的重要组成部分。

如果您需要帮助为您的应用选择合适的柔性电缆，请随时询问 - 我随时为您提供帮助。
