屏蔽PVC拖链电缆12G0 75用于自动停车

产品概述

屏蔽的PVC阻力链电缆12G0 75是针对高速自动停车系统精确设计的，在这些停车系统中，紧凑的设计，可靠的信号传输和限制空间中的耐用性至关重要。这些电缆经过优化，以处理机器人停车场，班车系统和垂直/水平汽车搬运工中阻力链的不断重复运动，以确保在繁忙的城市停车设施中无缝操作。

▍结构材料

姓名	PVC拖链电缆
Conductor	顶级品牌铜材料
绝缘	高弹性PVC化合物
鞘	耐磨的PVC
外套颜色	黑色/灰色/橙色

▍规范

物品	价值
电压	300/500V
温度范围	固定安装：-20 ℃〜70℃ 移动安装：-15℃〜70℃
最小弯曲半径	固定安装：5倍电缆外径 移动安装：7.5倍电缆外径
最大移动速度	不支持的速度：3m/s 滑行速度：2m/s 加速度：20m/s⊃2;
天气抵抗	抗紫外线，合适的室内使用
证书	CE/CCC/ISO9001/ISO14001/OHSAS18001

特征

最佳灵活性

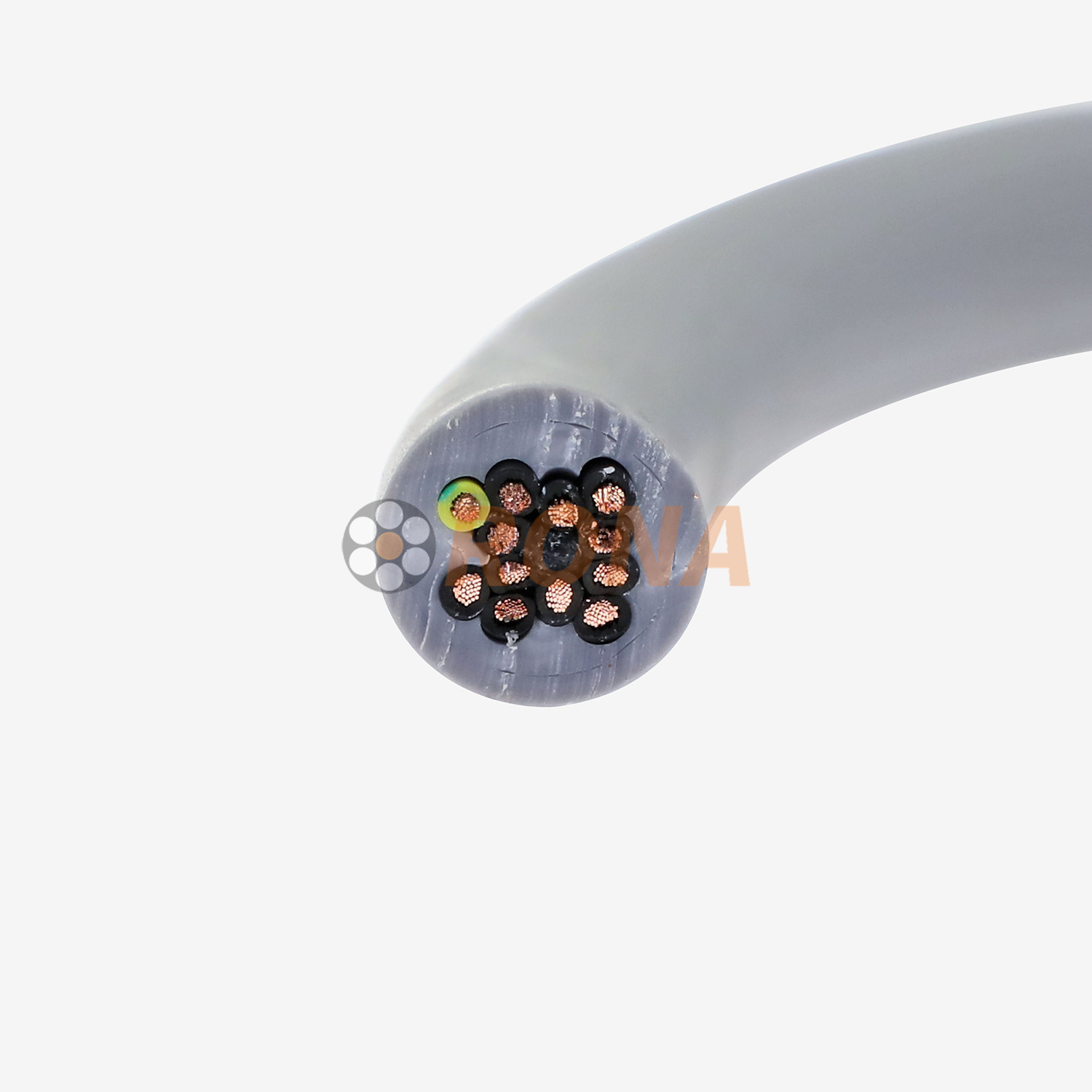

这些电缆由多链铜导体（12 AWG，5级绞合）和柔性PVC鞘（Shore Hartness 75A）构建，这些电缆的直径为7.5倍，其直径为7.5倍。这使他们可以在连续运动期间无需扭结或疲劳即可融入狭窄的阻力链（≤50mm宽度）。

EMI/RFI保护

双层屏蔽系统 - 带排水线的铝箔（100％覆盖范围），再加上编织的罐装铜盾（95％覆盖率） - 有效地阻止电磁和射频干扰。这确保了停车系统控制器和电动机之间的稳定沟通，即使在多个运动部件的电噪声高的环境中也是如此。

高电流

12个AWG导体（90股0.25毫米铜）在60°C下的连续电流最高为20A，为停车系统电动机（1.5-3kW）提供了足够的功率，并且控制模块而不会过热。

耐用的结构

火焰 - 雷神PVC护套（UL94 V-0额定）抵抗了机油，清洁溶剂和机械磨损。经过测试，可以承受在拖曳链应用中的超过500万个周期（每din EN 61378-1），从而确保了高流量停车设施中10年以上的使用寿命。

遵守标准

这些电缆经认证为T/CEEIA 446-2020（中国的拖链电缆标准）和IEC 60228，符合全球对自动化设备的要求，可确保与Bosch Rexroth和Sew-Eurodrive等制造商的系统兼容。

申请

自动停车系统：机器人班车（例如，斯坦利机器人技术），垂直汽车升降机和全自动车库中的水平传送带。

工业机械：CNC机床阻力链，包装设备执行器和机器人装配线传输系统。

航空航天：飞机停车场的地面支撑设备，包括自动拖拖船和机库门机构。

医疗：医院物流系统，例如自动化的患者运输车和药房机器人检索系统。

常问问题

问：电缆的最大工作速度是多少？

答：它以高达2 m/s的速度支持连续操作，与每小时处理50辆车的高通量自动停车系统的性能要求相匹配。

问：电缆可以在室外停车设施中使用吗？

答：是的，其耐UV的PVC护套（添加剂可阻止99％的UVB射线）确保在室外环境中的性能，包括暴露于雨，雪和温度波动。

问：哪些连接器与此电缆兼容？

答：它与标准工业连接器兼容，例如M12（信号编码，D编码为功率）和M8，可选的过高的连接器可用于IP67/IP68防止水和灰尘保护。

问：电缆需要接地吗？

答：是的，通过排水线对编织屏蔽层的适当接地对于最大化EMI保护至关重要，并确保遵守IEC 61140这样的安全标准。

问：电缆的弯曲寿命是什么？

答：在拖链系统中测试超过500万个循环（行程长度为1m，速度为0.5m/s），在自动停车应用中，它的速度超过了未屏蔽的电缆2-3倍。
