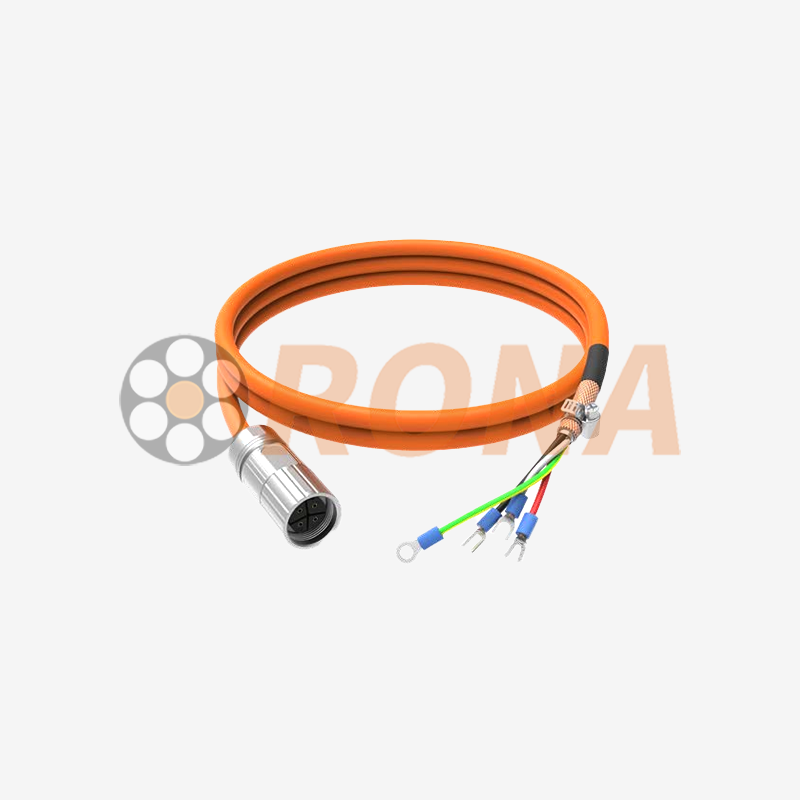

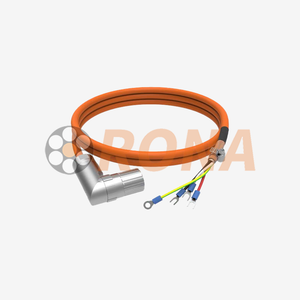

伺服组件/电机电源电缆组件
电机 连接器特性
紧凑灵活的设计：具有较小的弯曲半径和紧凑的直径，便于在狭小空间内安装。
延长使用寿命：能够在电缆托架中循环超过 100 万次，使其成为高速重复运动的理想选择。
环境安全：符合RoHS 2.0要求，确保环境友好。
卓越的 EMI 防护：提供卓越的电磁干扰屏蔽，确保稳定的信号传输。
耐油和耐磨：专为承受恶劣的工业环境而设计，具有出色的耐油和耐磨性。
安全与合规性：经过 UL 认证并符合国际安全标准。
阻燃：符合 IEC 60332-1-2 标准，操作安全可靠。
电机 连接器 应用
广泛应用于对运动控制精度和动态响应要求极高的工业自动化领域，包括但不限于：
数控机床
关节式机械臂/工业机器人
激光切割、焊接和打标设备
全自动生产和装配线
半导体及电子制造设备
包装机械、
印刷机械等
电缆连接器规格
| 物品 | 规格及说明 |
| 使用场合 | 固定（适用于一般运动应用） |
| 导体特定 | 4 × 0.75 mm²（24/0.20mm 裸铜绞线） |
| 4 × 1.5 mm²（30/0.25mm 裸铜绞线） | |
| 4 × 2.5 mm²（49/0.25mm 裸铜绞线） | |
| 绝缘材料 | PVC |
| 芯线颜色 | 4 × 1.5 mm² / 4 × 2.5 mm²：红、白、黑、黄/绿 |
| 4 × 0.75 mm²：黑色、蓝色、红色、黄色/绿色 | |
| 护套材质 | PVC |
| 屏蔽结构 | 镀锡铜编织带， |
| 编织密度 | 覆盖率≥80% |
| 护套颜色 | 橙色（RAL2003） |
| 电缆外径 | 4 × 1.5 平方毫米：9.0 ± 0.4 毫米 |
| 4 × 2.5 平方毫米：10.1 ± 0.4 毫米 | |
| 4 × 0.75 平方毫米：7.3 ± 0.4 毫米 | |

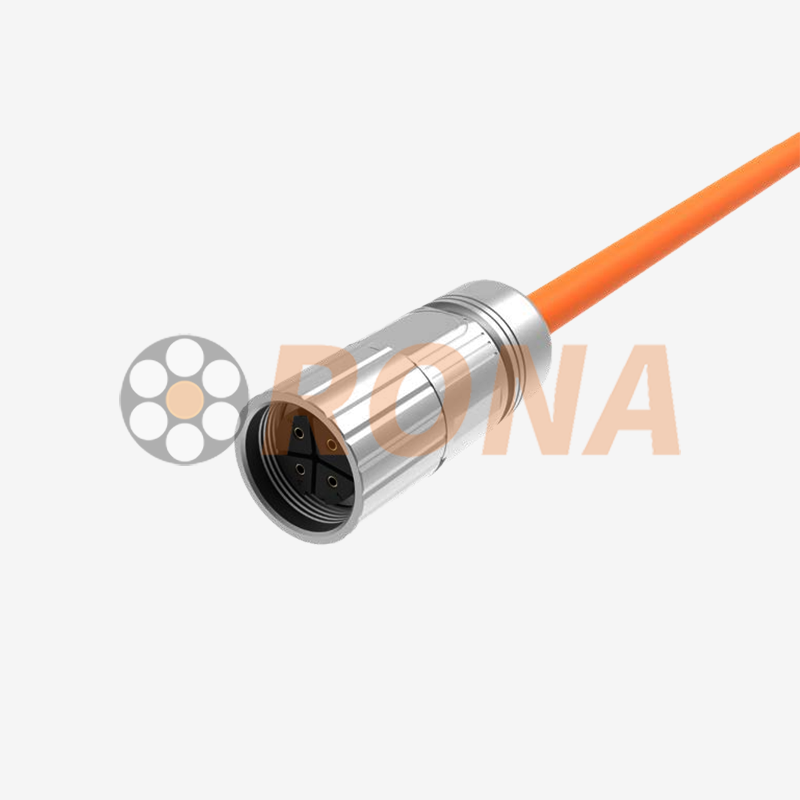

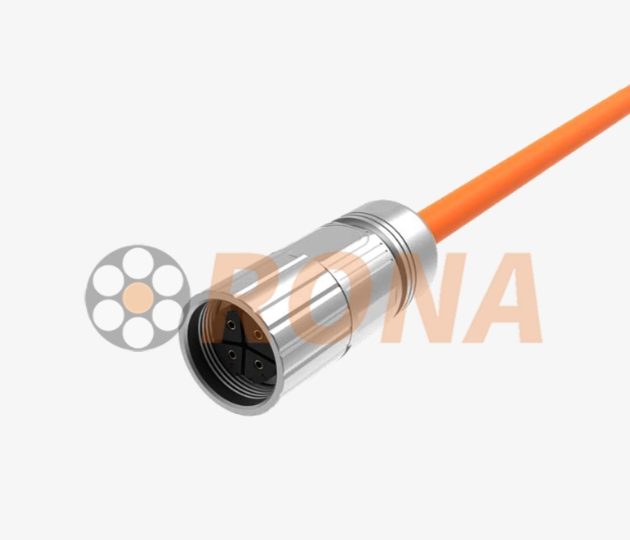

| 连接器类型 | 电源4芯圆形连接器4针（螺纹锁紧） |
| HOUSING-5557-04R/4 针（推拉式） | |
| M23F/4 销（螺纹锁紧） | |
| 工作温度 | -40°C 至 +80°C |
| 防护等级 | V90 电源/M23（正确安装）：IP67 |
| 外壳（正确安装）：IP20 | |
| 最小弯曲半径 | 固定安装：6×OD（OD为电缆直径） |
| 偶尔移动：15 × OD（OD 为电缆直径） | |
| 循环寿命（20°C） | ≥100万次循环 （弯曲半径≥7.5×OD， 行程距离：1m， 速度：1m/s） |
