现代工厂中的机器不断运转。电缆如何安全地传输数据和电力？ 拖链电缆和柔性电缆 系统解决了这一挑战。
本文探讨了运动电缆中的光纤集成。在本文中，您将了解柔性电缆如何支持快速数据和可靠的工业自动化。

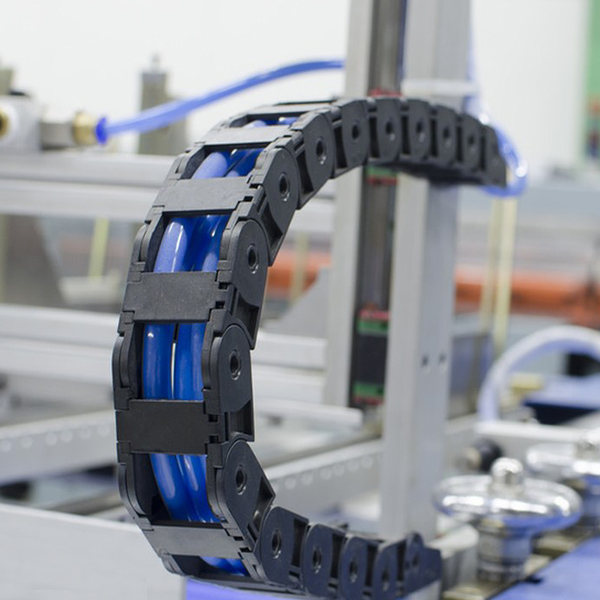

拖链电缆设计用于在电缆托架系统内运行。载体沿着移动的机器部件引导电缆。它可以防止扭曲并保持弯曲半径受控。由于机器不断重复运动，因此电缆必须能够承受连续弯曲而不会出现故障。
典型的拖链电缆特性包括：
● 细绞铜导体
许多细线形成一个灵活的核心。这种结构有助于电缆反复弯曲而不会断裂。
● 耐用的外护套
工业环境含有油、灰尘和机械摩擦。保护套可保护内部导体免受磨损。
● 受控的弯曲半径
电缆沿着拖链内的定义路径移动。这可以防止机器运动过程中产生过大的压力。
您经常会看到拖链电缆用于：
● 装配线上的机械臂
● 带移动轴的 CNC 机床
● 自动化包装设备
它们在运动继续的同时保持机器连接。
柔性电缆能够承受反复弯曲、振动和运动。现代工厂中的机器很少保持静止。柔性电缆允许电气连接与设备一起安全移动。
有几个设计特性支持此功能：
● 多股铜导体提高弯曲性能
● 弹性绝缘材料在保护导体的同时保持柔韧性
● 抗机械应力有助于电缆承受振动和移动
柔性电缆广泛应用于：
● 自动化制造设备
● 控制系统和传感器
● 移动机器部件
● 工业机器人
即使机器连续运行，它们也能提供可靠的连接。

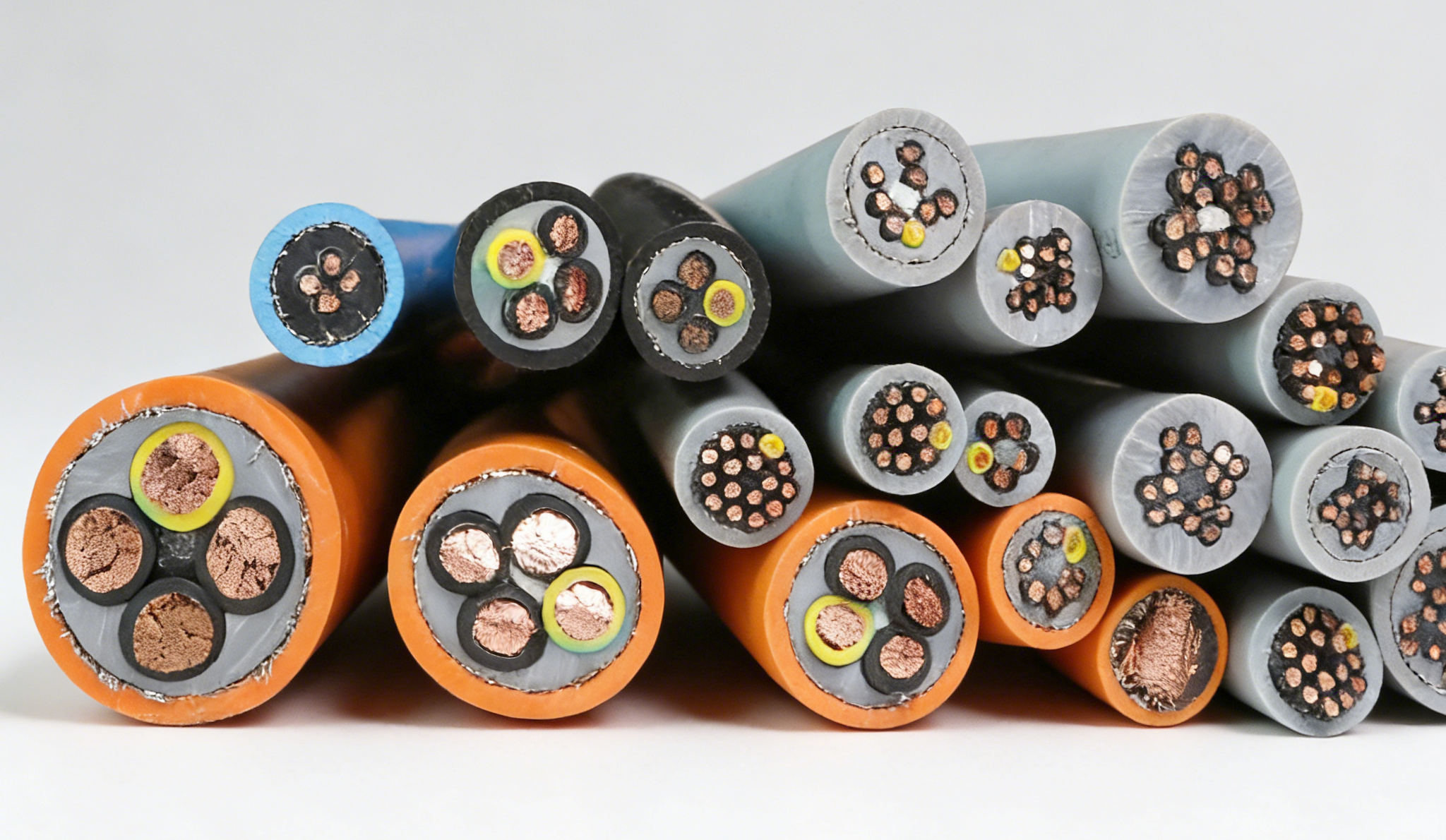

虽然这两种电缆都传输电力或信号，但它们的结构不同。标准电缆主要设计用于固定安装。拖链电缆必须能够承受连续的机械运动。
重要的结构差异包括：
● 导体设计
拖链电缆使用超细股线。标准电缆使用更少、更粗的线束。
● 内部电缆结构
运动电缆包括填充物或分离器。这些使导体在运动过程中保持平衡。
● 外护套性能
拖链电缆使用耐油、耐磨损和耐工业应力的材料。
特征 | 标准工业电缆 | 拖链电缆 |
导体结构 | 较大的股线 | 细多股导体 |
灵活性 | 有限弯曲 | 专为重复运动而设计 |
内部结构 | 布局简单 | 运动平衡结构 |
夹克耐用性 | 基本防护 | 高耐油性和耐磨性 |
现代工厂依赖于快速的数据交换。机器人进行交流。传感器监控机器。控制系统协调生产线。在这些环境中，拖链电缆和柔性电缆设计通常集成光纤，以支持连续运动期间稳定的数据传输。
光纤使用光而不是电来传输信号。这种设计减少了信号损失并避免了来自电机或驱动器的电磁干扰。它还支持长距离高速通信。由于机器不断移动，工程师将柔性铜导体和光纤组合在同一电缆结构内。
典型的混合工业电缆可能包括：
● 机器操作用电源线
● 信号传输控制线
● 高速通信用光纤
这种组合允许设备自由移动，同时保持可靠的连接。
工业环境包含重型电气设备。电机、驱动器和开关设备会产生强烈的电磁干扰。在这些情况下，铜通信电缆可能会受到信号干扰。光纤解决了这一挑战，因为即使在强大的机械附近，光信号也能保持稳定。
光纤通信在拖链电缆和柔性电缆系统中具有多种优势：
● 抗干扰能力强
它不会对工业机器的电磁噪声做出反应。
● 传输容量高
它可以在传感器、控制器和监控系统之间传输大量数据。
● 长距离信号稳定
数据传输距离更远，损失最小，适合大型工厂。这些特性使光纤成为现代自动化生产系统的重要技术。
工程师根据传输距离和带宽要求选择不同的光纤类型。单模和多模光纤都出现在工业电缆系统中。
常见类型包括：
● OS1光纤
主要用于室内工业通信的单模光纤。支持中距离网络，信号传输稳定。
● OS2光纤
另一种单模光纤，但针对更长的距离进行了优化。大型设施和户外设施经常使用它。
● OM1光纤
具有较大纤芯直径的多模光纤。它主要出现在较旧的短距离通信系统中。
● OM2~OM5光纤
这些多模光纤提供更高的带宽和改进的性能。许多现代自动化网络更喜欢 OM3 或 OM4。
光纤类型 | 核心尺寸 | 典型用途 |
操作系统1 | 9/125微米 | 室内工业网络 |
操作系统2 | 9/125微米 | 工厂远程通讯 |
OM1 | 62.5/125微米 | 遗留系统较短 |
OM2-OM5 | 50/125微米 | 高速自动化网络 |
选择正确的光纤类型可以提高通信可靠性并确保与工业控制系统的兼容性。
将光纤集成到拖链电缆和柔性电缆中时，工程师必须在单模和多模设计之间进行选择。每个选项都支持不同的通信要求。
单模光纤采用小纤芯。光沿着单一路径传播。这种设计减少了信号分散并允许更长的传输距离。它非常适合大型设施或分布式生产线。
多模光纤具有较大的纤芯直径。多条光路穿过光纤。这种结构可以更容易地进行信号耦合，并且适用于工厂内较短的通信距离。
在动态运动电缆中，设计人员还必须考虑：
● 弯曲半径公差
● 保护纤维层
● 抗机械应力
这些因素确保光纤在电缆反复移动时继续可靠地运行。
光纤技术帮助现代工厂处理不断增长的数据流量。生产线现在通过摄像机、传感器和监控系统生成信息。可靠的传输变得至关重要。
光纤在拖链电缆和柔性电缆系统中提供了几个关键优势：
● 适用于工业通信网络的极高带宽容量
● 即使长距离信号衰减也很低
● 恶劣环境下抗电气干扰能力强
由于这些特性，许多先进的自动化系统将光纤直接集成到柔性运动电缆中。这种方法允许机器自由移动，同时保持快速可靠的数据通信。
设计用于移动机械的电缆需要仔细的工程设计。光纤改善了数据传输，但它必须能够承受持续的运动。在拖链电缆和柔性电缆系统中，工程师必须平衡灵活性、保护和通信性能。机器反复移动。电缆弯曲数千次。良好的结构设计使光纤在光缆移动时保持稳定。
有几个设计因素会影响动态电缆系统的性能：
● 机器运动过程中的弯曲行为
● 内部光缆结构支持光纤保护
● 保护层防止机械损坏
● 工业条件下的环境耐受性
每个元件协同工作，以在运动环境中保持稳定的信号传输。
弯曲半径决定了电缆在不损坏内部组件的情况下弯曲的紧密程度。在拖链系统中，电缆遵循固定的运动路径。如果弯曲半径变得太小，光纤可能会受到应力或信号丢失。
工程师设计电缆来仔细控制这种运动。内部填充物有助于分散压力。柔性导体结构可减少机械疲劳。这些设计方法使电缆能够在承载链内平稳移动。
关键的运动设计考虑因素包括：
● 受控弯曲路径
电缆托架引导移动并保持弯曲一致。这可以防止操作过程中发生急剧的曲线变化。
● 缆芯内部的应力分布
内部隔板稳定了结构。它们可以防止纤维与导体摩擦。
● 长循环耐久性
运动电缆必须能够承受自动化设备中数百万次的弯曲循环。
这些功能有助于拖链电缆和柔性电缆系统在机器连续移动时保持可靠的通信。
光纤的内部结构对柔性有很大影响。工业电缆中出现两种常见的结构：松套管和紧缓冲设计。
松管结构将纤维放置在保护管内。纤维可以在管内轻微移动。这可以减少电缆弯曲或振动时的应力。它在动态运动电缆中效果很好。
紧缓冲结构直接用保护材料覆盖光纤。这种设计改进了操作性，并使安装过程中的端接更加容易。它常用于室内电缆系统。
纤维结构 | 结构特点 | 典型应用 |
松套管 | 光纤在保护管内移动 | 运动电缆和动态环境 |
紧缓冲 | 光纤紧密包裹保护层 | 室内或紧凑型电缆安装 |
在许多拖链电缆和柔性电缆设计中，松管结构在重复运动过程中提供更好的灵活性。
光纤需要保护，因为它们比铜导体更脆弱。因此，运动电缆包含多个保护层，以确保长期可靠性。
典型的加固结构包括：
● 实力成员
芳纶纱线等材料有助于电缆抵抗机器运动过程中的拉力。
● 内部填充物
这些组件保持电缆形状并防止元件之间的内部摩擦。
● 耐用的外护套
护套可保护电缆免受磨损、油浸和机械损坏。
这些结构层允许光纤和电导体在同一拖链电缆和柔性电缆系统中安全共存。
工业环境使电缆暴露在苛刻的条件下。机器会产生热量。油和润滑剂可能会接触电缆表面。连续运动也会产生摩擦。
为了保持耐用性，运动电缆必须抵御以下环境挑战：
● 温度变化
电缆绝缘层必须在炎热和寒冷的条件下保持柔韧性。
● 石油和化学品暴露
工业流体会降解劣质材料。耐油护套可提高使用寿命。
● 机械磨损
拖链内部的运动会导致表面磨损。耐磨材料保护电缆结构。
现代工厂结合了运动设备和数字网络。机器不再单独移动。他们还连续发送数据。由于这种转变，拖链电缆和柔性电缆设计通常集成光纤。这些混合电缆同时传输电力和高速信号。它们还能在动态系统内持续弯曲。
许多行业都依赖于这些集成电缆：
● 自动化制造工厂
● 机器人和智能装配系统
● 重型物料搬运设备
● 大型工业通信网络
在每种环境中，电缆必须保持灵活，同时保持稳定的数据传输。
机器人系统在生产任务期间不断移动。手臂旋转。轴沿着轨道滑动。传感器与控制器实时通信。由于这种运动，机器人内部的电缆在日常操作中必须弯曲数千次。
混合拖链电缆和柔性电缆解决方案解决了这一挑战。它们将铜导体和光纤结合在一种电缆结构中。电力到达电机。数据在传感器和控制系统之间流动。
典型的机器人通信任务包括：
● 机器视觉数据传输
● 传感器监测信号
● 机器人运动控制反馈
机器人环境中的重要优势包括：
● 连续移动时通讯稳定
● 减少机械臂中的电缆杂乱
● 提高自动化生产线的可靠性
这些电缆允许机器人自由移动，同时保持与控制系统的精确通信。
数控机床要求精度高、信号传输稳定。他们的运动系统沿着多个轴运行。控制系统不断发送命令并接收位置反馈。可靠的电缆系统变得至关重要。
集成拖链电缆和柔性电缆设计支持这些要求。它们在沿着电缆载体移动时携带控制信号和高速数据。
CNC 设备的关键电缆要求包括：
● 轴运动时弯曲平滑
● 控制系统信号传输稳定
● 耐机器振动和耐油污
下表显示了运动控制机械中的典型电缆要求。
应用 | 电缆功能 | 关键性能要求 |
数控机床 | 电源和信号传输 | 轴移动时通讯稳定 |
机械臂 | 混合动力和数据 | 高柔韧性和弯曲耐久性 |
自动化生产线 | 控制和监测信号 | 可靠的运动性能 |
现代工厂以互联网络的形式运行。传感器收集数据。机器通过工业网络进行通信。控制系统实时监控生产效率。光纤集成支持这些高速通信需求。
在拖链电缆和柔性电缆系统中，光纤具有多种优势：
● 机器之间快速数据传输
● 抗电机电磁干扰
● 跨大型生产设施的稳定网络通信
智能制造系统通常包括：
● 自动化检测设备
● 工业物联网传感器
● 实时监控平台
集成运动电缆允许这些系统在机器在生产周期中持续移动的同时运行。
大型工业设备通常在恶劣的环境下运行。起重机需要长距离移动。卷绕系统反复伸缩电缆。物料搬运机械在港口、钢铁厂和物流设施中运行。
这些机器需要具有机械耐用性和可靠通信的电缆。集成拖链电缆和柔性电缆设计满足这些需求。
重载环境中的重要功能包括：
● 耐磨外护套保护电缆表面
● 高强度加固材料支持长电缆长度
● 设备监控系统数据传输稳定
使用柔性运动电缆的典型重型设备包括：
● 港口门式起重机
● 工业厂房中的电缆卷绕系统
● 自动化物料输送设备
光纤改善了移动机器中的通信。集成拖链电缆和柔性电缆系统支持电力和高速数据。 RONA 开发可靠的运动电缆，旨在在苛刻的工业环境中实现耐用性、灵活性和稳定性能。
答：拖链电缆和柔性电缆在移动机械中传输电力和数据。
答：它提高了数据速度并避免电磁干扰。
答：柔性导体和加固护套可减少弯曲应力。
答：是的，它们支持自动化设备中的可靠通信。
答：价格因结构、纤维类型和工业要求而异。
