现代港口快速运输集装箱。每台起重机都依赖于可靠的电缆。如果没有坚固的 吊具电缆，起重系统可能会发生故障。
在本文中，我们将探讨卷绕电缆和吊具电缆在起重机系统中的工作原理。您将了解光纤如何改善现代港口运营中的通信、安全性和效率。

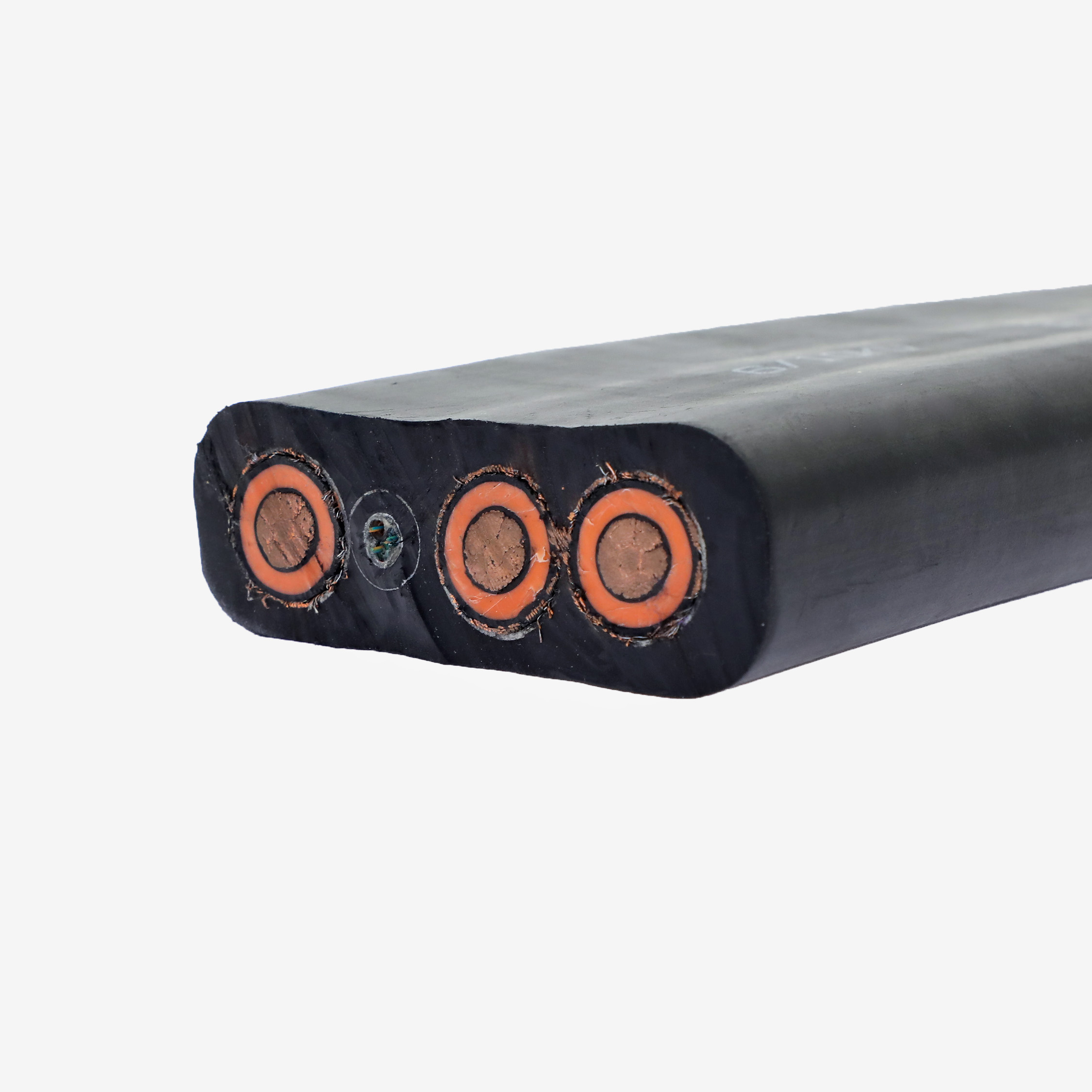

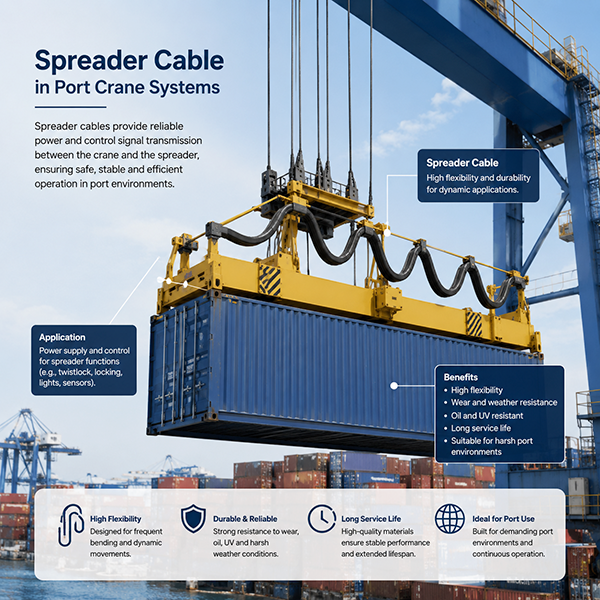

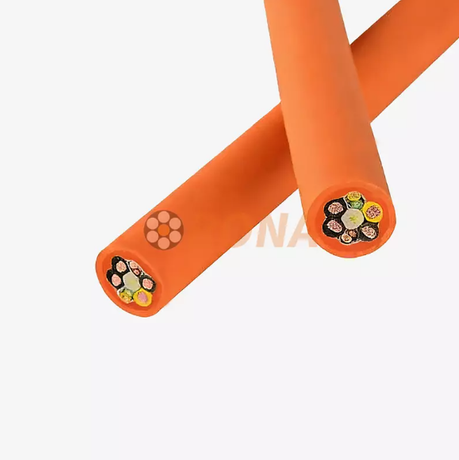

吊具电缆是一种专用工业电缆，用于连接起重机小车和集装箱吊具装置。吊具是在装卸过程中锁定集装箱的起重工具。起重机作业过程中垂直移动时需要稳定的电源和控制信号。
在港口起重机系统中，吊具电缆必须在连续运动和机械应力下运行。它为吊具电机供电，传输控制命令，当集成光纤元件时还可以携带通信信号。由于起重机在室外环境中运行，因此电缆必须能够抵抗风、湿气和温度变化。
扩展电缆的典型作用包括：
● 为吊具控制系统和电机提供电力
● 起重机与吊具之间传输指令信号
● 配套监控系统及自动化设备
● 集成光纤在智能端口中实现高速数据通信
在集装箱起重机作业中，吊具垂直移动以抓取和提升集装箱。吊具电缆与吊具一起延伸和缩回，以适应起重作业高度的变化。这种连续运动会对电缆产生显着的机械应力。
为了安全地管理这种运动，起重机系统通常使用结构化电缆存储机制。两个最常见的系统是：
● 篮子收集系统
多余的电缆存放在安装在起重机小车附近的收集篮中。随着吊具下降，电缆环逐渐释放。提升时，环返回到篮子中。这种方法可以减少机械应力并保护电缆免受风损坏。
● 滚筒卷绕系统
在这种设计中，电缆缠绕在滚筒上，滚筒随着吊具的移动而旋转。卷筒自动调节电缆长度，确保缠绕顺畅并防止扭曲。
由于港口起重机在恶劣的沿海环境中连续运行，吊具电缆必须满足严格的机械和电气性能要求。这些要求确保了起重作业的安全和较长的使用寿命。
重要的设计特征包括：
● 抗拉强度高，可在提升过程中支撑垂直悬挂载荷
● 优异的柔韧性，可承受反复弯曲和移动
● 耐磨，可抵抗手柄摩擦和机械磨损
● 耐紫外线辐射、湿气和盐空气的耐候性
● 电气绝缘稳定，电力传输安全
性能要求 | 起重机系统的用途 | 运营效益 |
高拉伸强度 | 支持长垂直悬挂 | 防止提升过程中电缆拉伸 |
高灵活性 | 允许重复的运动周期 | 延长动态系统的使用寿命 |
耐候性和抗紫外线性 | 抵御室外条件 | 保持沿海港口的耐用性 |
稳定的电绝缘性 | 确保安全电力传输 | 防止信号中断和故障 |
卷绕电缆是一种柔性工业电缆，专为电缆在卷筒上反复缠绕和展开的系统而设计。在港口起重机作业中，它为小车、龙门系统和移动机械等移动设备提供电源和控制信号。电缆在连续运动和高机械应力过程中必须保持稳定。
然而，吊具电缆主要跟随集装箱吊具的垂直运动。它通常在篮子收集系统或垂直提升装置中运行。相反，卷绕电缆适用于长行程运动系统，其中电缆卷筒自动控制电缆长度。
两种电缆类型之间的主要功能差异包括：
● 运动模式
卷绕电缆支持水平行进和长距离移动。吊具电缆主要支持用于集装箱装卸的垂直提升系统。
● 电缆管理方法
卷绕电缆存放在旋转滚筒上。吊具电缆通常收集在篮子或重力供给存储系统中。
● 典型设备用途
卷绕电缆为移动起重机结构提供动力。吊具电缆直接连接到吊具设备。
RONA Cable 等柔性工业电缆制造商开发了专为起重机、自动化码头和其他耐用性和灵活性至关重要的重型设备设计的运动电缆。
在起重机卷绕系统中，电缆卷筒会在起重机移动时自动调整电缆长度。当起重机小车向前行驶时，卷筒松开电缆。当它返回时，卷筒再次卷绕电缆。该机制保持移动设备和固定电源之间的连续电气连接。
在运行过程中，电缆会受到多种机械力。工程师必须设计电缆以安全地应对这些条件。
重要的运营压力包括：
● 由电缆重量和行程距离产生的张力。当起重机长跨度运行时，这些力会增加。
● 反复绕线时产生的扭转应力。正确的滚筒对准有助于防止扭曲损坏。
● 港口环境中常见的摩擦、灰尘、油污、紫外线辐射和潮湿引起的磨损和环境暴露。
由于集装箱码头经常连续运行，因此可靠的电缆移动至关重要。高品质卷绕电缆有助于保持起重机平稳运行并减少维护停机时间。

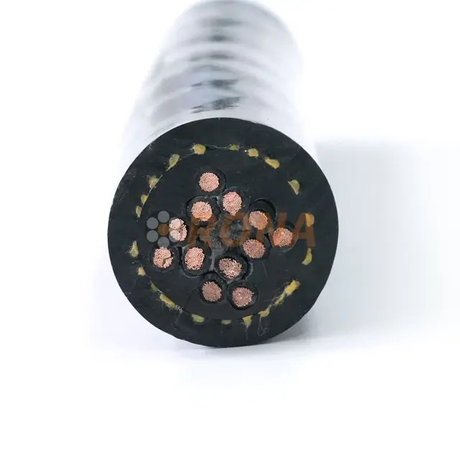

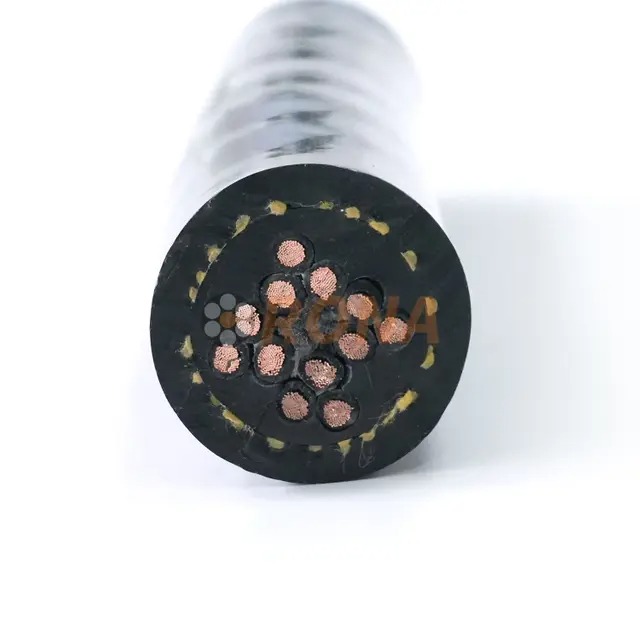

高性能卷绕电缆使用多个结构层来平衡灵活性和耐用性。每一层都发挥着维持电气性能的作用，同时保护电缆免受机械应力。
典型的结构元素包括：
● 软铜导体
这些导体可确保高效的电力传输，同时允许电缆反复弯曲而不会损坏。
● 绝缘、屏蔽层
绝缘保护导体并防止芯线之间的电气干扰。
● 抗拉加固构件
芳纶或纺织纤维增强电缆并帮助其承受高拉伸载荷。
● 耐磨外护套
PUR 或橡胶化合物等材料可保护电缆免受油、化学品和恶劣户外条件的影响。
结构元素 | 卷绕电缆的功能 |
柔性铜导体 | 在连续运动过程中保持导电性 |
绝缘层 | 保护内部导体，确保用电安全 |
增强纤维 | 提高拉伸强度并防止拉伸 |
外保护套 | 抵抗磨损、化学物质和环境破坏 |
现代集装箱码头严重依赖实时数据。起重机移动得很快。设备不断通信。因此，现在许多展开电缆和卷绕电缆系统的结构内都包含光纤电缆。
传统的铜导体处理电力和控制信号。光纤处理高速数据传输。当这两种技术协同工作时，起重机系统变得更加灵敏且更易于监控。
在自动化码头中，光纤通信帮助起重机协调运动、传输传感器数据并连接到码头操作系统。这改善了设备控制，同时减少了重工业环境中常见的信号干扰。
在起重机电缆系统中使用光纤的典型原因包括：
● 数据传输速度高
光纤允许大量操作数据在起重机和控制中心之间快速传输。这支持自动起重机定位和监控。
● 抗电磁干扰能力强
港口环境包含电机、转换器和大功率电气设备。即使存在电噪声，光纤信号也能保持稳定。
● 通讯距离长
大型集装箱码头可能跨度数百米。光纤可以长距离可靠地传输数据，而不会降低信号质量。
由于这些优点，许多现代起重机电缆系统将光纤通信集成到吊架电缆设计中，特别是在自动化港口中。
工业起重机电缆通常使用单模光纤或多模光纤，具体取决于通信距离和网络速度要求。这些光纤类型经过精心选择，以匹配港口设备的运行环境。
单模光纤广泛应用于大型港口码头，数据必须在起重机和中央控制系统之间长距离传输。多模光纤通常用于设备系统内部较短的通信链路。
| 光纤类型 | 典型型号 | 主要特点 | 起重机系统中的典型用途 |
| 单模光纤 | G.652D | 用于长距离传输的标准电信光纤 | 港口通讯网络 |
| G.657A1 | 弯曲不敏感光纤 | 灵活的工业电缆布线 | |
| G.657A2 | 更高的弯曲公差 | 紧凑的电缆结构 | |
| 多模光纤 | OM3 | 高带宽激光优化光纤 | 自动化网络 |
| OM4 | 更高速的短距离传输 | 智能终端数据系统 | |
| 6LWL（6核62.5/125μm） | 卷筒电缆中常用的多芯多模光纤 | 起重机卷筒电缆和港口机械 | |
| 12LWL（12核62.5/125μm） | 用于复杂控制系统的更高光纤数量 | 港口起重机卷筒电缆和工业自动化 |
这些光纤集成在工业电缆内，因此可以免受机械应力和环境暴露的影响。

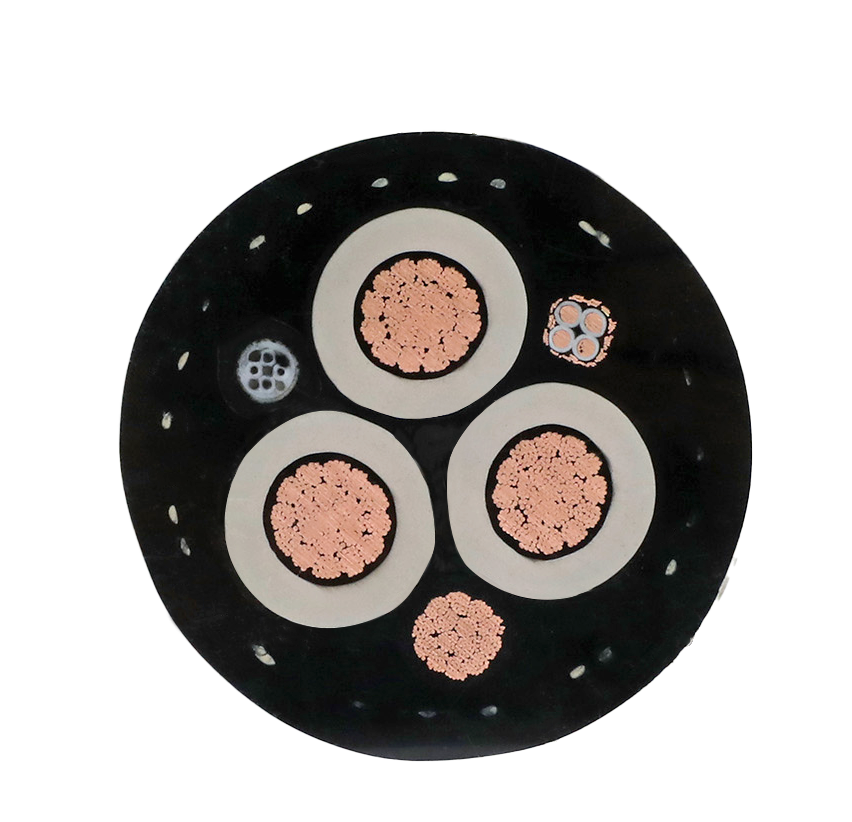

混合电缆将多种传输功能组合到一个结构中。在一根电缆护套内，工程师放置电源导体、控制芯和光纤元件。这种设计降低了安装复杂性并简化了起重机电缆管理。
典型的混合起重机缆索结构可能包含：
● 电源用软铜导体
● 用于信号传输和反馈系统的控制核心
● 用于高速数据通信的光纤单元
● 芳纶纱等增强元件以提高抗拉强度
● 耐用的外护套，耐磨、耐候
在集装箱起重机系统中，混合电缆有助于减少所需的单独电缆线路的数量。工程师无需安装不同的电源和通信电缆，而是可以安装单个集成电缆系统。
智能港口依赖于自动化和数字监控。将光纤集成到吊具电缆和卷绕电缆系统中，使起重机能够与控制系统持续通信。
这种集成改进了集装箱装卸的多个操作方面。
主要运营优势包括：
● 设备实时监控
安装在起重机上的传感器通过光纤网络传输操作数据。操作员可以及早发现故障并改进维护计划。
● 提高自动化能力
自动化 RTG 和 RMG 起重机依赖于机器和控制软件之间的快速通信。光纤通信支持精确定位和集装箱搬运。
● 更高的操作安全性
光纤网络有助于传输来自安装在起重机上的摄像头、传感器和安全系统的信号。
● 更好的码头效率
更快的通信减少了控制命令和设备响应之间的延迟。集装箱吞吐量因此而提高。
随着全球港口不断采用自动化技术，结合电力导体和光纤通信的混合电缆正在成为先进起重机系统的关键组件。
选择合适的扩展电缆首先要考虑机械性能。港口起重机不断运转。吊具全天上下移动。电缆必须跟随该运动，同时支撑其自身重量和电力负载。
工程师通常关注三个核心因素：抗拉强度、弯曲能力和抗扭能力。如果这些特性中的任何一个不足，电缆可能很快就会疲劳。在垂直提升系统中，拉应力变得尤其重要，因为电缆可能长距离自由悬挂。
重要的机械考虑因素包括：
● 高拉伸能力
电缆必须承受自身重量和内部导体的重量。在高起重机中，悬挂长度可能很大。加固结构可防止拉伸和结构损坏。
● 受控的弯曲半径
当吊具移动时，电缆会反复弯曲。柔性结构有助于防止内部导体疲劳。较小的弯曲半径还可以改善起重机系统内的电缆布线。
● 抗扭性
运动和风会导致电缆扭曲。特殊的结构设计有助于稳定电缆并减少运行过程中的扭转应力。
机械因素 | 工程目的 | 起重机操作的好处 |
抗拉强度 | 支持长垂直悬挂 | 防止结构性电缆损坏 |
弯曲半径 | 允许电缆重复移动 | 减少导体疲劳 |
抗扭性 | 限制电缆扭曲 | 提高电缆稳定性 |
港口起重机在室外作业。含盐空气、阳光、湿气和工业污染物都会影响电缆性能。可靠的扩展电缆即使在恶劣的环境下也必须保持电气稳定性。
因此，耐环境性是电缆设计的重要组成部分。工程师在为起重机系统选择电缆之前通常会评估多种保护特性。
主要环境要求包括：
● 抗紫外线
阳光直射会降解一些塑料。抗紫外线护套有助于在开放港口环境中保持较长的使用寿命。
● 防潮、防潮
沿海港口湿度高、盐分高。保护套可防止湿气渗透到电缆结构中。
● 耐油、耐化学品
起重机设备可能在润滑剂、燃料或液压油附近运行。电阻材料可防止绝缘损坏。
● 耐温范围广
港口运营可能面临炎热的夏季和寒冷的冬季。电缆必须在很宽的温度范围内保持灵活性。
在许多起重机系统中，在垂直运动过程中，未使用的电缆长度存储在篮子或卷筒机构中。这些系统有助于保护电缆免受直接暴露于环境的影响，同时保持操作安全。
材料选择对电缆可靠性起着重要作用。精心设计的扩展电缆使用多个保护层来平衡灵活性、强度和耐环境性。
工程师通常会结合几种特殊材料来实现这种性能。
常见的电缆材料技术包括：
● PUR 外护套
聚氨酯护套具有很强的耐磨性。它们还可以抵抗工业环境中常见的油、化学品和机械磨损。
● 橡胶或弹性体绝缘
即使在频繁的弯曲循环中，这些材料也能保持柔韧性。它们还具有很强的电绝缘性能。
● 芳纶增强元件
芳纶纤维可提高拉伸强度而不增加过多的重量。它们帮助电缆承受起重机起重系统中的长悬挂距离。
附加结构部件可能包括织物应力消除层或保护性内护套。这些结构可稳定内部导体并防止操作期间发生机械损坏。
RONA Cable 等制造商在设计柔性工业电缆时注重先进材料工程。他们的运动电缆解决方案集成了加固结构、耐用的外护套和严格的制造控制，以支持要求苛刻的起重机和港口自动化应用。
卷绕和吊具电缆系统支持稳定的起重机运动和数据流。光纤集成改善了控制和监控。 RONA 设计的柔性工业电缆在要求严苛的港口起重机作业中具有强度、耐用性和可靠性能。
答：在集装箱起重作业期间，吊具电缆为起重机吊具提供电源和控制信号。
答：随着吊具垂直移动，吊具电缆会伸缩，从而保持连续的电力和信号传输。
答：光纤允许扩展电缆系统传输高速数据以进行监控和自动化。
答：卷绕电缆为起重机部件的水平移动提供动力，而吊具电缆主要支持吊具的垂直移动。
答：耐用性取决于拉伸强度、耐候性、弯曲灵活性和加固电缆结构。
